Infos zur  Ermittlung der Windlasten, Windzonen, Windstaerken

Die konkreten Windsog- und Winddrucklasten fuer die Nachweise der

Fassadenkonstruktion sind mit dem Webservice (Tabletservice)  tF_S000X1  zu ermitteln.

Hier sind fuer offene Fassaden in Abhaengigkeit der relativen Fugenflaeche

massgebende Windlastabminderungen zu pruefen.

Diverse weitere INFOs ergaenzen den Basis-VHF-Webdienst.

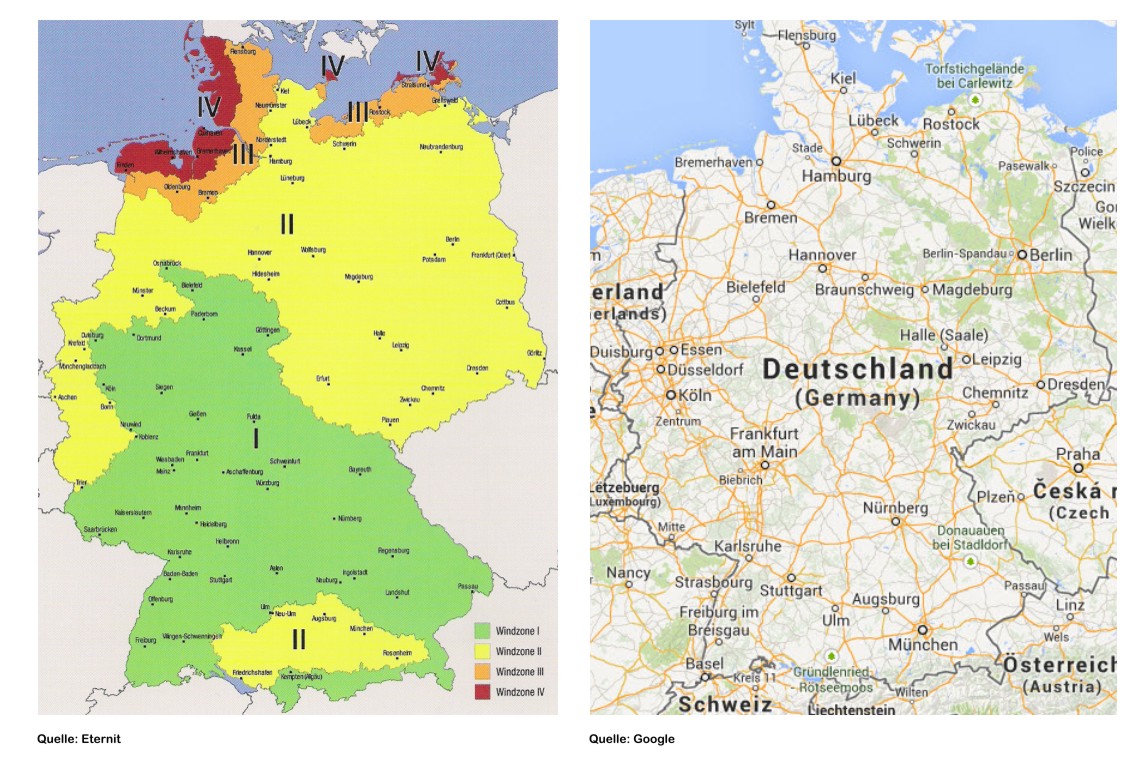

Windzonenkarte nach DIN EN 1991-1-4 / NA.A

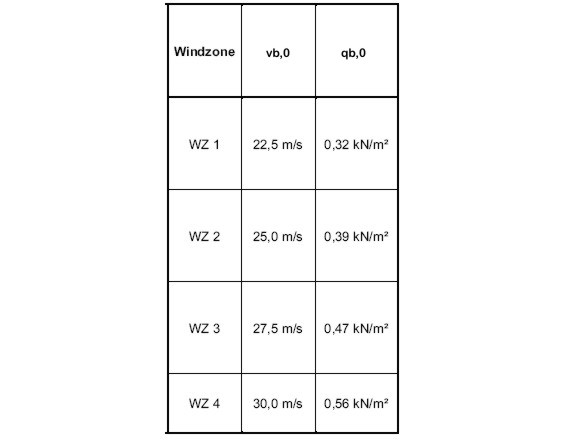

vb,0 = Grundwert der Basisgeschwindigkeit (früher Referenzgeschwindigkeit)

qb,0 = Grundwert Bezugsgeschwindigkeitsdruck

Die Werte gelten für Geländekategorie GK II nach Anhang NA.B.

Wind- und Schneelastzonen nach Verwaltungsgrenzen

Im Rahmen der Einfuehrung der Technischen Baubestimmungen stellt das DIBT

Tabellen hinsichtlich der Zuordnung der Wind- und Schneelastzonen nach

Verwaltungsgrenzen zur Verfuegung:

http://www.dibt.de/de/Service/Dokumente-Listen-TBB.html

Damit ist eine genauere Zuordnung des Standortes zu den bemessungsrelevanten

Lastannahmen moeglich.

In Holschemacher; Klug

Lastannahmen nach neuen Normen

Bauwerk Verlag, Berlin, 2007

sind die Tabellen auch verfuegbar.

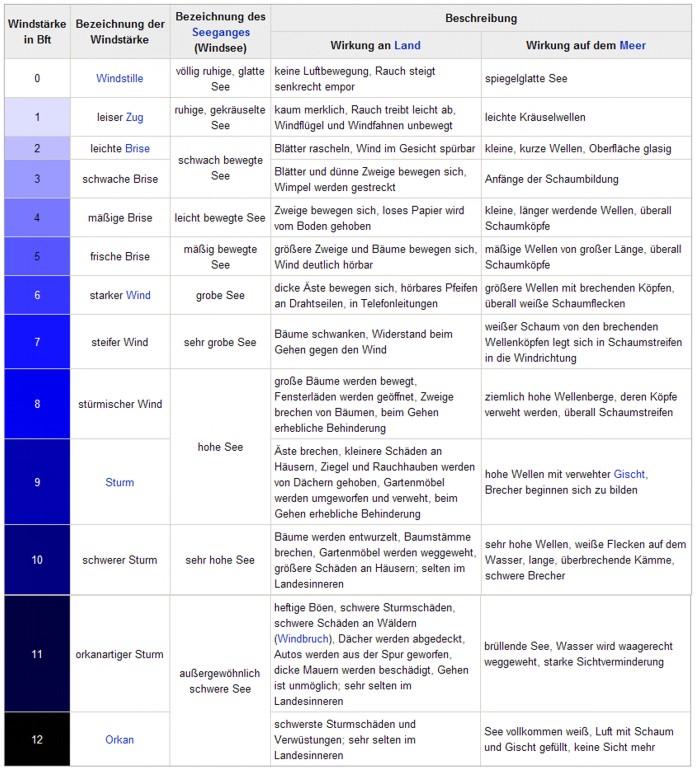

Beaufort-Skala nach Windgeschwindigkeiten aus http://de.wikipedia.org/

I.d.R. sind Sturmschaeden ab Windstaerke 8 versicherungsrelevant !

In Sonderfaellen werden Windstaerken bis Bft 16 (ueber 200 km/h) angegeben.

Beaufort-Skala nach phänomenologischen Kriterien aus http://de.wikipedia.org/
