Infos zur Nachgiebigkeit von Fassaden-Unterkonstruktionen
(Relat. Steifigkeit UK / Platte)
Allgemeines
In der Nachweispraxis wird i.d.R. von einer starren Lagerung der leichten Fassadenplatten
auf der UK ausgegangen. Diverse Schadensfaelle und "genauere" Berechnungen zeigten jedoch,
dass eine nachgiebige UK zu einer Unterschaetzung der Beanspruchung der Platte selbst und
der Befestigungsmittel fuehren kann. In den entsprechenden Zulassungen der Bekleidung und in
DIN 18516 wird auf diesen Sachverhalt aufmerksam gemacht und auf folgende Veroeffentlichung
hingewiesen:
ZUBER, E.
Einfluss nachgiebiger Fassadenunterkonstruktionen auf Bekleidung und Befestigung
Mitteilungen IfBt 2/1979
In Abhaengigkeit der Biegesteifigkeitsverhaeltnisse Tragprofil / Bekleidung = (EJ_T) / (EJ_B)
werden Vergroesserungsfaktoren fuer die Zugkraefte der Befestigungsmittel und die
Biegemomente der Platten angegeben.
Im vorliegenden Webservice sind die kompletten ZUBER-Ansaetze programmiert.
Die hier skizzierte Problematik macht umso deutlicher, dass die in der Praxis uebliche
Trennung der Statik Platte von der Statik UK zu erheblichen Fehleinschaetzungen der
Beanspruchung der VHF-Konstruktion fuehren kann.
Nach ZUBER sind grundsaetzlich zwei Verfahren zu Beruecksichtigung der Nachgiebigkeit der
UK moeglich:
1. Mindeststeifigkeit
Der Ansatz von Mindeststeifigkeiten UK/Platte bringt Vergroesserungsfaktoren i.d.R.
vB = 1.3 fuer die Nietlasten und vM = 1.5 fuer die Plattenmomente.
2. Vorh. Steifigkeit
Realere und oft kleinere Wert generiert der Ansatz der tatsaechlich vorhandenen
Steifigkeiten UK und Platte.
Im Webservice koennen wahlweise beide Verfahren oder die Nichtberuecksichtigung
(starre Laerung, vB = 1.0, vM = 1.0) der ZUBER-Ansaetze aktiviert werden.
Die Nachweisparameter wurden mit diversen FEM-Vergleichberechnungen verifiziert.

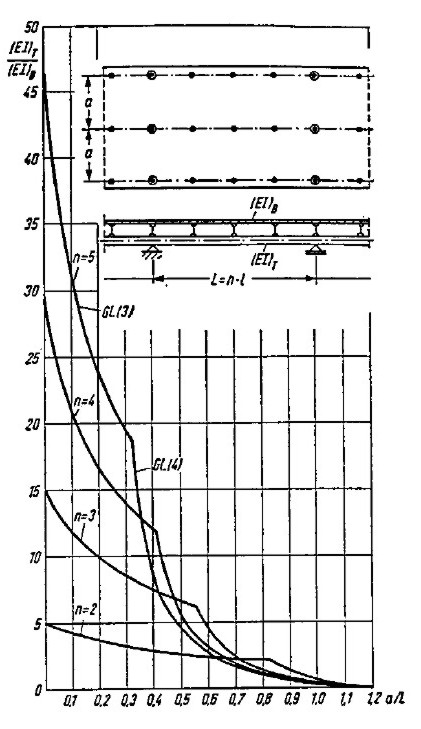

Relative Mindeststeifigkeit nach ZUBER
In Abhaengigkeit der Stuetzweitenverhaeltnisse Platte / Tragprofil = a / L ist eine
bezogene Mindeststeifigkeit (EJ_T) / (EJ_B) erforderlich.
Die Kurven gelten fuer einen Erhoehungsbeiwert Biegemoment Platte rho = vM = 1.5.

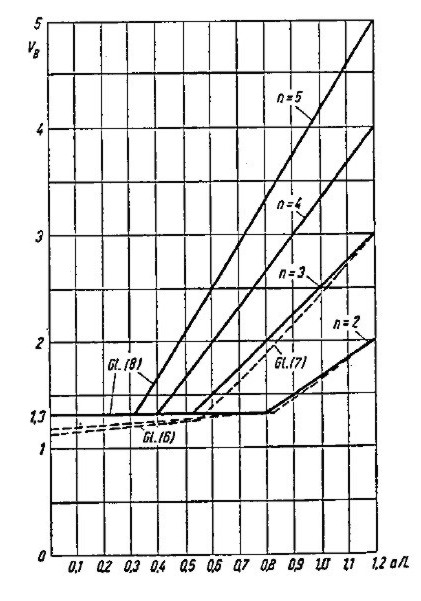

Vergroesserungsfaktor vB nach ZUBER
In Abhaengigkeit der Stuetzweitenverhaeltnisse Platte / Tragprofil = a / L und dem
Faktor n = Masz fuer Nietabstand auf dem Tragprofil wird der Vergroesserungsfaktor
vB fuer die Nietzugkraft ermittelt.
Die Kurven gelten bei Einhaltung der Mindeststeifigkeit und dem Faktor
rho = vM = 1.5.

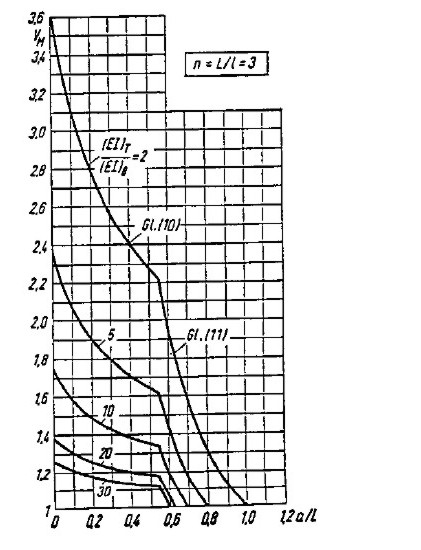

Vergroesserungsfaktor vM nach ZUBER
In Abhaengigkeit der Stuetzweitenverhaeltnisse Platte / Tragprofil = a / L und der
relativen Steifigkeit (EJ_T) / (EJ_B) wird der Vergroesserungsfaktor
vM fuer die Plattenmomente ermittelt.
